Brandschutz Wanddurchführung Ø 130-150-180-200 mm

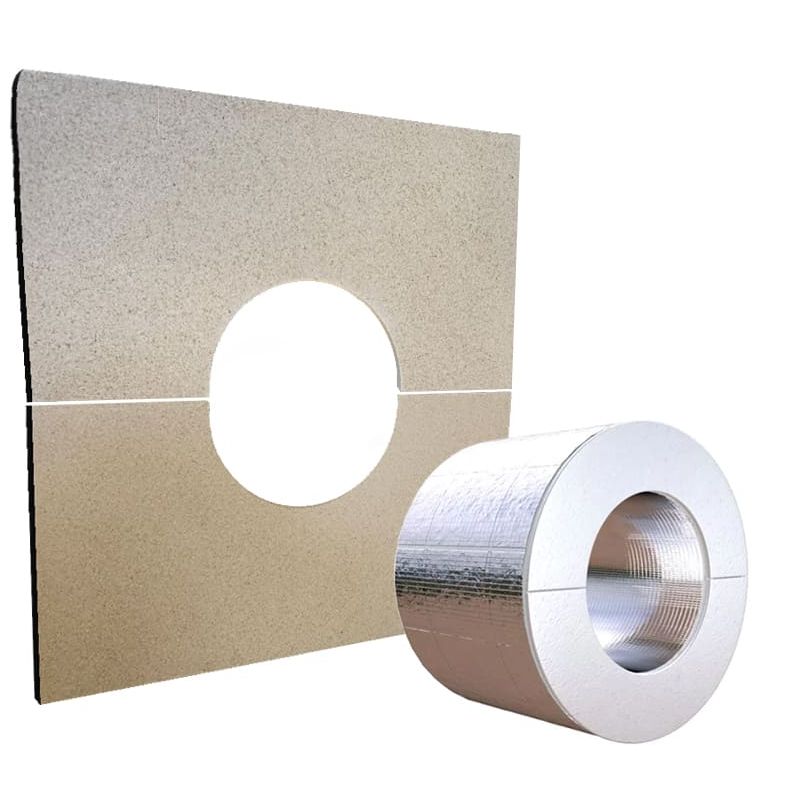

Die Brandschutzwanddurchführung ist speziell für Häuser aus Holz oder mit äußeren Wärmedämmverbundsystem entwickelt. Im Lieferumfang enthalten ist der gedämmte Kanal (ideal für Kernbohrungen) und eine Vermiculite Brandschutzplatte für den Innenbereich.
Die Montage gestaltet sich denkbar einfach, da das Brandschutzelement einfach in die Wand eingesetzt wird und dann das doppelwandige Edelstahlrohr hindurchgeführt wird. Die Brandschutz Wanddurchführung hat eine Stärke von etwa 90-100 mm (ringsum etwa 200 mm). Hinzu muss hierbei der Außendurchmesser Ihres Schiebeelements addiert werden, damit Sie den richtigen Durchmesser für die Kernbohrung errechnen können.
Hier ein Rechenbeispiel für Sie:
Zum Innendurchmesser Ihres Schiebeelements rechnen Sie die Isolationsstärke von 50 mm hinzu (z.B. Innendurchmesser 130 mm + 50 mm = 180 mm). Bei der Bestellung der Brandschutz Wanddurchführung sollten Sie aber immer den gleichen Innendurchmesser wählen, wie die Elemente Ihres Schornsteins.
Im nächsten Schritt addieren Sie den Außendurchmesser Ihres Rohrs zur Dämmung der Brandschutzwanddurchführung hinzu (ca. 200 mm). Jetzt sollten Sie den Durchmesser für Ihre Kernbohrung errechnet haben.
Durchmesser der Kernbohrung errechnen:
Außendurchmesser Schiebeelement + Dämmung der Brandschutz Wanddurchführung
180 mm + 200 mm = 380 mm
Somit benötigen Sie eine Kernbohrung von etwa 380 mm.
Das Element verfügt selbstverständlich über alle Eigenschaften, die vorgeschrieben sind. Alle angebotenen Brandschutz Wanddurchführungen sind auf expliziten Kundenwünschen basierende Sonderanfertigungen und sowohl vom Umtausch als auch vom Widerrufsrecht ausgeschlossen.
Bitte beachten Sie, dass wir in unserem Online Shop immer nach dem Innendurchmesser unserer doppelwandigen Schornsteine gehen. Aufgrund der Isolationsstärke von 25 mm ergibt sich ein anderer Außendurchmesser der Schornsteinelemente. Bei Wandrosetten, Regenkragen und anderen Produkten, die um Ihren Schornstein herum gelegt oder gesetzt werden, sollten Sie bei einer Bestellung immer den gleichen Innendurchmesser wie bei Ihrem Schornstein wählen - egal, um welches Zubehörteil es sich handelt. Wir liefern Ihnen dann die passende Größe (sofern der Schornstein doppelwandig und von Schornstein Bremen bzw. Schornstein ES stammt).
| System | ES-Twist-Lock |
| Oberfläche | Doppelwandiges Edelstahlschornsteinrohr |
| Isolierung | Isolierung aus 25 mm keramischer Faser |
| Korrosionsklasse | V2 |
| Kraftstoffe | Feste Brennstoffe (Holzofen), Öl und Gas |
| Verwendung | Feste Brennstoffe (Holzofen), Öl und Gas |
| Freistehend | maximal 3 m ab der letzten Befestigung |
| Befestigung | 1 Edelstahlschornstein- Wandhalter alle 4m |
| Materialstärke | 0,5 mm |
| Innenmaterial | Edelstahl V4A 1.4404 |
| Außenmaterial | Edelstahl V2A 1.4301 |
| Maximale kontinuierliche Temperatur | 600°C |
| Rußfeuerbeständig | Ja, 1000°C |
| Mindestsicherheitsabstand | 50 mm / 75 mm |
| Nennweite | 80 mm / 100 mm / 130 mm / 150 mm / 180 mm / 200 mm |
Original Twist-Lock System
Das Twist-Lock-System spart wertvolle Montagezeit, ermöglicht eine mühelose Installation des Edelstahlschornsteins und sorgt dank des intelligenten Drehmechanismus der Elemente für Stabilität.
Langlebige Qualität
Hochwertiges 316L (1.4404) Edelstahl-Innenrohr und 304 (1.4301) Außenrohr, professionell geschweißt und verarbeitet - die Lösung für zuverlässige Beständigkeit.
30 Jahre Erfahrung als Edelstahlschornsteinhersteller
Mit der Gründung im Jahr 1993 verfügen wir mittlerweile über mehr als 30 Jahre Erfahrung in der Herstellung von Edelstahlkaminen. Als Familienunternehmen bieten wir nicht nur eine langfristige Perspektive, sondern auch die Zuverlässigkeit, die Sie von einem langfristigen Partner erwarten können.
Logistik Zentrum in Bremen und professionelle Beratung
Unser Versandzentrum garantiert eine schnelle und reibungslose Abwicklung Ihrer Bestellung. Darüber hinaus steht Ihnen unsere Hotline zur Verfügung, um Sie bei der Planung zu unterstützen und alle Ihre Fragen zu Ihrem Edelstahlschornstein zu beantworten. Hier finden Sie unser Team - Link zum Team.
Sicherheit geht vor
Mit unserem deutschen Fachwissen im mechanischen Design garantieren wir eine signifikante Steigerung der Stabilität unserer Produkte. Unsere außergewöhnliche Wertschätzung für die verwendeten Materialien und unsere Hingabe zum Detail sind wesentliche Elemente, die sich in jedem Aspekt der Herstellung unserer Edelstahlschornsteine widerspiegeln.
Moderne Produktion mit exzellentem Qualitätsmanagement
Unsere doppelwandigen Edelstahlschornsteine tragen stolz die deutschen TÜV- und DIN-Siegel, das europäische CE-Zertifikat und das amerikanische UL-Siegel. Die Einhaltung der ISO 9001 garantiert eine erstklassige Produktionsqualität.
Ihr Ansprechpartner für alle Arten von Edelstahlschornsteinen
Von Privathäusern bis hin zu großen Industrieanlagen können Sie sich auf uns verlassen.
Zusammen mit unserem Mutterkonzern entwickeln wir Industrie Schornsteine bis zu 130 Meter Höhe und 6 Meter Durchmesser.
| Lieferzeit | 2 - 3 Tage |
|---|
-
![Edelstahlschornstein Längenelement 120 - 1000 mm / Ø 80-100-130-150-180-200 mm]()
Edelstahlschornstein Längenelement 120 - 1000 mm / Ø 80-100-130-150-180-200 mmVon € 27,00Inkl. 20% MwSt. , exkl. Versandkosten -
![Edelstahlschornstein]()
Edelstahlschornstein Doppelwandiges Schiebeelement 300 - 850 mm - Ø 80-100-130-150-180-200 mmVon € 48,00Inkl. 20% MwSt. , exkl. Versandkosten -

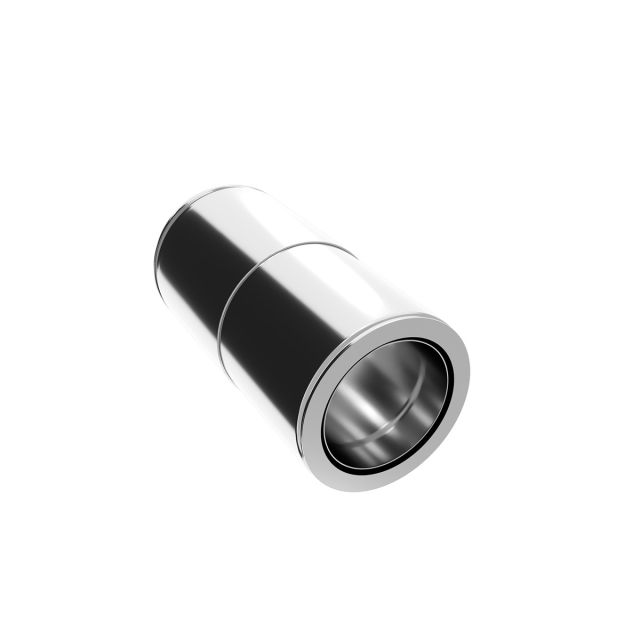

![Edelstahlschornstein Schiebeelement mit Doppelwandfutter 300 - 850 mm Ø 130-150-180-200 mm]()
